Marka: WFM
Model: Zuk
Producent: Warszawska Fabryka Motocykli
Lata produkcji: 1955
Ilosc egzemplarzy: 1
Historia powstania:

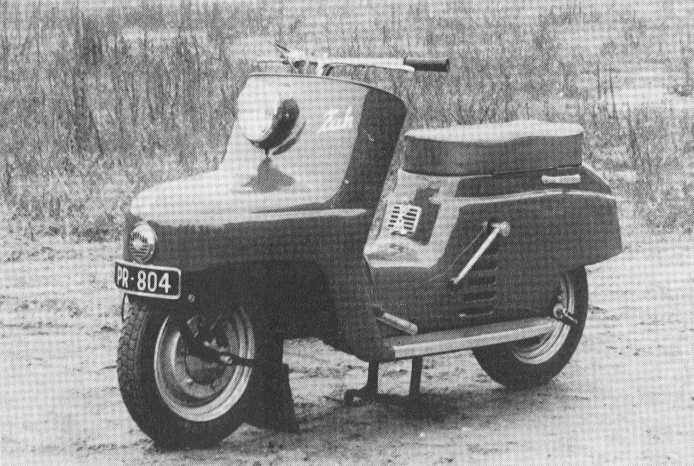

Pomysł skonstruowania skutera powstał w Warszawskiej Fabryce Motocykli juz na poczatku lat piecdziesiatych. Zespól konstrukcyjny w skladzie inz. Krzysztof Brun, inz. Jerzy Jankowski, inz. Jan Ignatowicz, inz Tadeusz Mathia przedstawil w 1955 roku dwa prototypy skuterów. Do ich budowy wykorzystano wiele elementów z dotychczas produkowanych motocykli, ale bylo w nich równiez wiele rozwiazan nowatorskich. Oba modele mialy ten sam zespól napedowy. Silnik o pojemnosci 150 ccm - potomek silnika S01 usytuowano tak, ze os cylindra znalazla sie w poziomie. Wymagalo to zmian konstrukcyjnych uzebrowania glowicy oraz modyfikacje systemu smarowania ustawionej pionowo skrzynki biegów , co rozwiazano przez odpowiednie kierowanie oleju rozbryzgiwanego przez kola zebate i sprzeglo.
Poziome umieszczenie cylindra pozwolilo uzyskac obniżenie w czesci środkowej pojazdu bez niepotrzebnego powiekszania jego dlugosci.
Dane techniczne:
Silnik:
S 01 - dwusuw o przeplukiwaniu zwrotnym, jednocylindrowy, chlodzony powietrzem. Średnica cylindra 57 mm, skk tloka 58 mm. Pojemnosc skokowa 148 ccm, stopien sprezania 6,5, moc 4,8 kW przy 4800 obr/min, moment maksymalny 10,8 Nm przy 3500 obr/min.
Cylinder zeliwny, glowica ze stopu lekkiego. Kadlub silnika ze stopu lekkiego, dzielony, wspólny ze skrzynia biegów. Rozruch reczny- dzwignia.
Gaznik:
G20S o srednicy gardzieli 20 mm
Sprzegło:
Mokre wielotarczowe napedzane lancuchem 3/8' x7,5mm o 44 ogniwach, przelozenie 2,31
Skrzynia biegów:
Trzybiegowa o kolach stale zazebionych, przelozenia I-2,935 II-1,486 III- 1,0.
Zmiana biegów dzwignia dwuramienna po prawej !! stronie pojazdu .
Napęd:
Od skrzyni biegów do kola tylnego lancuchem 3/8' x7,5mm o 96 ogniwach. Przelozenie - 2,79
Podwozie:

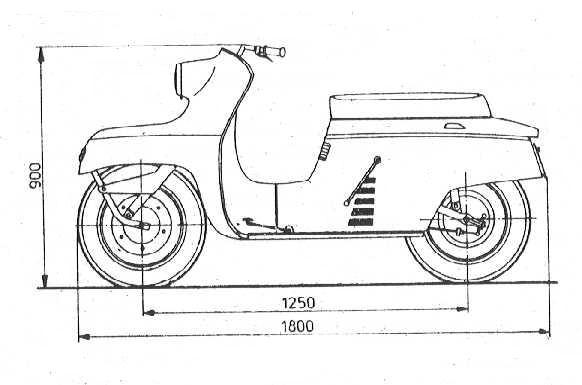

Otwarta rama rurowa spawana. Kolo przednie osadzone na rurowym wahaczu wleczonym umocowanym do widelca wykonanego z wytloczek stalowych. Sprezyny srubowe i amortyzatory hydrauliczne ukryte wewnatrz widelca. Tylne kolo zawieszone na wahaczu wleczonym amortyzowanym sprezynami srubowymi i amortyzatorami teleskopowymi dwustronnego dzialania. Nadwozie tloczone z blachy stalowej, przedni nieruchomy blotnik zintegrowany z oslona nóg. Obudowa tylna odejmowana. Rozstaw osi 1250 mm, dlugosc calkowita 1800 mm
Koła:
Wymienne tarczowe, ogumienie 3,25x12.
Hamulce:
Pełnopiastowe bebny hamulcowe ze stopu lekkiego o srednicy 160mm.
Instalacja elektryczna:
Napięcie znamionowe 6V, zaplon iskrownikowy (pradnica -iskrownik umieszczona pod kolem zamachowym), akumulator 7Ah, prostownik selenowy, instalacja oswietleniowa, sygnal dzwiekowy elektryczny.
Pojemności:
Skrzynka biegów 0,6l
Zbiornik paliwa 7,5 l
Cieżar:
Cieżar własny 120 kg, ciezar max 280 kg
Zużycie paliwa:
3,5 -4,0 l/100 km przy 45 km/h
Stosowane barwy nadwozia:
bd
Wyposazenie:
bd
