WSK

Model M06 B1

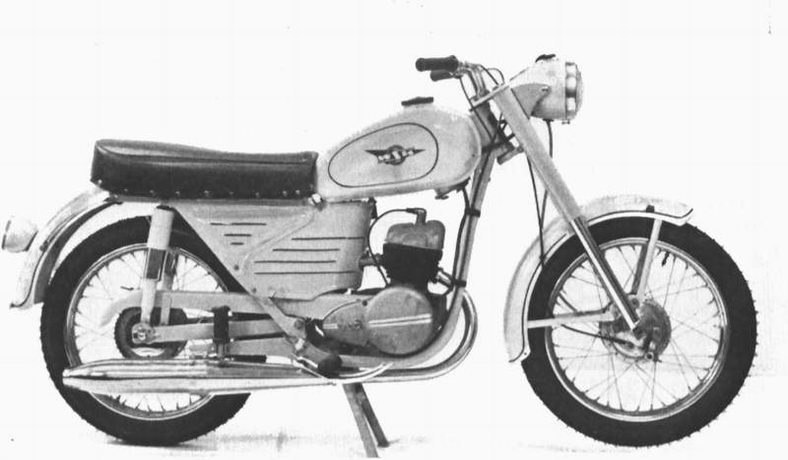

Rys. 1:

Marka: WSK

Model: M06B1

Producent: Wytwórnia Sprzętu Komunikacyjnego Świdnik

Lata produkcji: 1967-71

Ilość egzemplarzy: 271 590

Historia powstania:

Jak to zwykle bywało trudności z wprowadzeniem do produkcji seryjnej niektórych rozwiązań z modelu M06B zmusiły konstruktorów do opracowania nieco uproszczonej wersji motocykla. Ze względów technologicznych powrócono do płytkich błotników, toczoną osłonę gaźnika zastąpiła gięta, zniknął bagażnik. Nieco zmodyfikowany układ dolotowy silnika poprawił jego elastyczność i z uwagi na tłumik szmerów ssania pojazd stał się trochę cichszy.

Dane techniczne:

Silnik:

S 01 Z3A, dwusuwowy jednocylindrowy z przepłukiwaniem zwrotnym. Średnica cylindra 52 mm, skok tłoka 58 mm, pojemność skokowa 123 ccm. Stopień sprężania 6,9, moc maksymalna 7,3 KM przy 4850 obr/min, moment 10,8 Nm przy 4600 obr/min.. Smarowanie mieszankowe w stosunku 1:20

Gaźnik:

Typu G20M o gardzieli 20 mm

Sprzęgło:

mokre trzytarczowe

Skrzynia biegów:

trzybiegowa z kołami stale zazębionymi. przełożenia: I-3,16, II- 1,495, III-1

Napęd:

Z silnika na koło tylne osłoniętym łańcuchem 1/2', przełożenie 3,31

Podwozie:

Rama podwójna spawana, wykonana z profili ceowych. Zawieszenie przednie teleskopowe z amortyzatorami olejowymi. Skok 150 mm. Zawieszenie tylne na podwójnym wahaczu wleczonym teleskopowe z amortyzatorami olejowymi. Skok 80 mm

Koła:

obręcze 1,85x18, opony 3,00x18', koła niewymienne

Hamulce:

Bębnowe sterowane mechanicznie. Bębny ze stopu lekkiego, żebrowane z wtopiona żeliwna wkładką o średnicy 135 mm

Instalacja elektryczna:

6V, prądnica o mocy 28W, zapłon iskrownikowy. Punkt zapłonu 3 mm przed GMP, Przerywacz - 0,3-0,4 mm, świeca M14x1,25 225. światło szosowe 6v25/25W, światło miejskie 6V1,5W, oświetlenie szybkościomierza 6V 1,5W. Prostownik selenowy z bezpiecznikiem, lampa tylna 6V 3 W do świateł, 6V 5W do światła stop. Akumulator 6V 10Ah ołowiowy kwasowy. Przełącznik świateł przy lewej rączce kierownicy zintegrowany z przyciskiem sygnału. Sygnał dźwiękowy zamontowany pod lampą przednią elektryczny.

Pojemności:

Skrzynka biegów 0,5 L LUX 10
Zbiornik paliwa 12,5 L
Teleskopy przednie 90ccm LUX 10
Teleskopy tylne 50 ccm mieszaniny oleju turbinowego i transformatorowego.

Ciężar:

Ciężar własny 98 kg, ciężar max 150 kg

Zużycie paliwa: 2.5 l/100 km przy 60 km/h



Wskaźniki:

Zdolność pokonywania wzniesień bd
Stosunek mocy silnika do ciężaru 65 KM/T
Szybkość maksymalna 80 km/h,
Szybkość użytkowa 60 km/h

Stosowane barwy nadwozia:
Czarna+ szary młotkowy, biała, wiśniowa

Wyposażenie:
pompka, kpl narzędzi


Schemat instalacji elektrycznej
