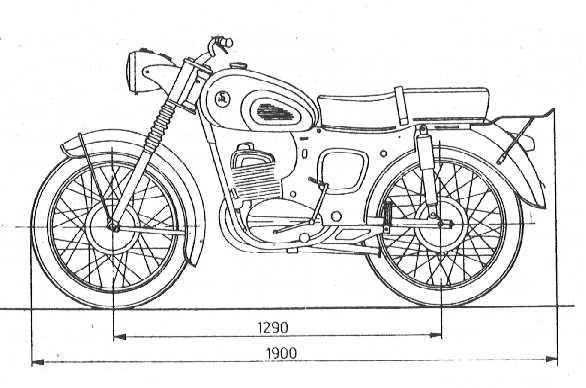

Model: SHL M11S
Producent: KZWM - SHL Kielce
Lata produkcji: 1960
Ilość egzemplarzy: ?
Historia powstania:
Model M11S różnił się od modelu podstawowego wyłącznie zawieszeniem przedniego
koła. Zastosowano tu widelec teleskopowy z tłumieniem olejowym. Model ten wykonano
tylko w prototypach, a do produkcji seryjnej wszedł model podstawowy M11.
Pojazd wraz z modelami pochodnymi M11 i M11R oficjalnie zaprezentowano na 29
Międzynarodowych Targach Poznańskich w roku 1960.
Dane techniczne:
Silnik:
Typu S32, dwusuwowy z przepłukiwaniem zwrotnym, średnica cylindra 61,5 mm, skok tłoka
58 mm,pojemność skokowa 173 ccm, stopień sprężania 6,3. Moc maksymalna 6,6kW
(9 KM) przy 58000 obr/min,
Kadłub silnika ze stopu lekkiego stanowił obudowę silnika, sprzęgła i skrzyni
biegów Wał korbowy kuty, składany Tłok ze stopu lekkiego z wypukłaym denkiem,
dwa pierścienie uszczelniające. Rozrząd tłokowy, smarowanie mieszankowe 20:1
Chłodzenie swobodnym opływem powietrza.
Gaźnik:
GM 24U1 o średnicy gardzieli 24 mm
Sprzegło:
mokre czterotarczowe
Skrzynia biegów:
trzybiegowa o stale zazębionych kołach.
Zmiana biegów dźwignią nożną po lewej stronie silnika.
Napęd:
jednorzędowym łańcuchem rolkowym 1/2"x5,2 mm. Przełożenie 3,36
Podwozie:
Rama kołyskowa z rur stalowych o przekroju prostokątnym. Zawieszenie przednie na
wahaczu pchanym i teleskopach z tłumieniem hydraulicznym.
Zawieszenie tylne - wahacz wleczony współpracujący z teleskopami o progresywnej
charakterystyce i tłumieniu olejowym.
Koła:
Szprychowe niewymienne obręcze stalowe 18", ogumienie 3,00x18'lub obręcze 19', ogumienie 3,00x19'
Hamulce:
Mechaniczne, bębnowe pełnopiastowe. Srednica bębnów 160 mm. Hamulec
przedni uruchamiany linką Bowdena, tylny sztywnym cięgłem.
Instalacja elektryczna:
Iskrownik - prądnica o mocy 28W, akumulator 6V 7Ah,Reflektor przedni 6V25W/25W+6V 3W
lampa tylna 6V/3W, 6V/5W-światło stop.
Sygnał dźwiękowy prądu stałego typu SDM6
Prostownik selenowy SPS-36-08 umieszczony w reflektorze przednim
Pojemności:
Pojemność zbiornika paliwa 13 l
Ciężar:
masa wlasna 117 kg, nośność 160 kg
Zużycie paliwa:
2,9 l/100 km
Wskaźniki:
Predkość maksymalna
90 km/h, ekonomiczna 60-70 km/h
Stosowane barwy nadwozia:
czarna
Wyposażenie:
kpl narzędzi, pompka do kół
SHL M11 - schemat instalacji elektrycznej
